1 - Caractéristiques de l'antenne
L'antenne Lindenblad présente des caractéristiques idéales pour la réception des émissions des satellites défilants lors des passages très bas sur l'horizon.

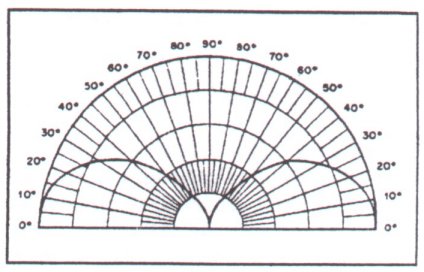

Dans le plan horizontal , le diagramme de
rayonnement est omnidirectionnel et dans
le plan vertical il est particulièrement
adapté pour favoriser les élévations basses
et moyennes. (voir ci-contre).


De plus elle est spécialement étudiée pour la réception des signaux en polarisation circulaire, cas général pour les satellites météorologiques.
Le sens de la polarisation est donné par celui de l'inclinaison des trombones.
Avec cette antenne vous pourrez constater un niveau de signal beaucoup plus constant et une coupure franche lors du passage du satellite sous l'horizon. Fini le barrage d'Assouan perdu dans le souffle ou les icebergs du Groenland noyés dans un brouillard artificiel...

Cet aérien est essentiellement constitué de 4 dipôles repliés positionnés aux extrémités d'une croix suivant la disposition de la figure ci-dessous.


Figure 2

2 Matériel nécessaire

Le support principal des éléments est constitué
d'une boite de raccordement en plastique avec douille
porcelaine incorporée de marque Legrand (Boite
support de douille E27 ref N0065N12/01) pub
gratuite et de 4 longueur de tube PVC de 25mm.
Il faudra également se procurer un croisillon pour
tube PVC de 25mm qui servira a solidariser fermement
les tubes dans la boite.
La longueur de ces tubes devra être suffisante pour
obtenir un espacement entre les dipôles en vis a vis
de 0.3 lambda, soit pour une fréquence centrale de
137.500 MHz environ 65 cm.

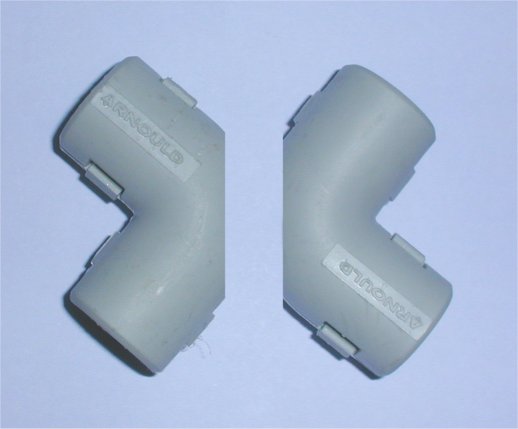

N'ayant pour ma part, pas trouvé de croisillon pour
tube de 25 mm, j'ai utilisé deux coudes que j'ai
coupé selon la figure ci-contre puis rapproché
et collé a l'araldite.







3 Préparation

Dans un premier temps il faudra débarrasser la boite de sa douille parfaitement inutile puis des cabochons de plastique qui obturent les 4 trous latéraux. Ces trous devront être très légèrement agrandis pour permettre le passage a force des 4 tubes de PVC.
Il faudra ensuite meuler légèrement les extrémités et les faces du croisillon pour qu'il s'intègre parfaitement a l'intérieur de la boite et que ses orifices tombent parfaitement en face de cette dernière.

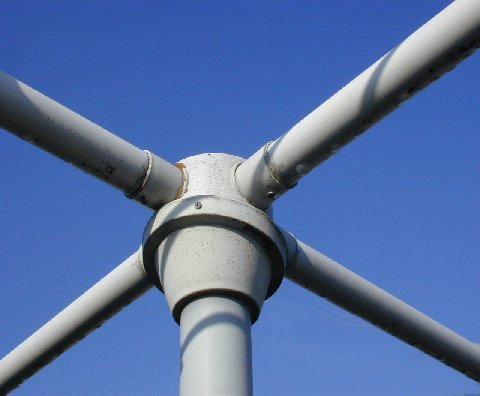

Cette opération menée a bien,
coller le croisillon au pistolet a
colle ou a l'araldite afin qu'il
fasse corps parfaitement avec
la boite.
Après séchage, enfilez a fond
les tubes dans les orifices, sans
les coller, et percez les trous
de fixation des trombone
(voir détail plus loin) aux
extrémités des tubes de façon
a obtenir un espacement de 65cm.


Laissez 1 ou 2 bon centimètres de tube au deçà du perçage pour la mise en place d'un bouchon de fermeture.

Il faut ensuite ménager un trou d'environ 20mm de diamètre dans la partie du croisillon qui fait face au trou de la douille, afin de permettre le passage des câbles dans le support vertical de l'antenne. Ce support qui sera solidement collé dans la partie démontable de la boite, sera également en PVC ou en fibre de verre.

Préparation des dipôles



Les dimensions données sur le schéma correspondent a un diamètre de brin de 6mm et pour une fréquence centrale de 137.5 MHz. Les 2 brins du dipôle replié étant de même diamètre, leur écartement n'a aucune influence sur l'impédance résultante de l'ensemble. Par contre le diamètre du brin modifie légèrement la résistance de rayonnement
Il est quand même bon de rappeler que plus le diamètre du brin est important, plus la bande passante de l'antenne est large et que le trombone présente des caractéristiques d'accord également assez large.

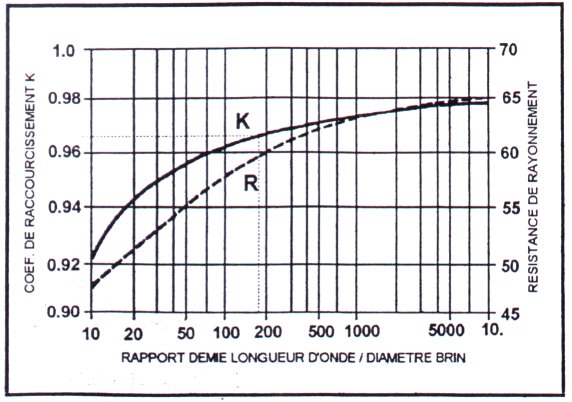

Dans le cas ou vous souhaiteriez pour
une raison d'approvisionnement, utiliser
un diamètre de brin différent, vous
pourrez vous référer a l'abaque ci-
contre qui vous fournira le coefficient
de raccourcissement a appliquer a la
longueur du dipôle de base en fonction
du rapport de la demi longueur d'onde
au diamètre du brin.




Sachant que l'impédance d'un dipôle simple est de 73 Ohms et que celle d'un dipôle replié est affecté d'un facteur 4 celui ci vaut donc environ 300 Ohms (en théorie). Dans notre cas pour de la barre d'aluminium de 6mm (voir abaque), la résistance de rayonnement est ramenée a 4 x 61 Ohms soit environ 240 Ohms.
Si vous utilisez des brin de 6mm vous n'aurez pas besoin de recalculer le gabarit de pliage qui est présenté sur le schéma précédant. Ce gabarit est fabriqué dans un morceau de bois dur et est le seul moyen de réaliser des trombones avec précision et de façon répétitive.
Chacun adaptera sa méthode de pliage a sa façon... Le plus simple est de couper les barres d'aluminium de 6mm a une longueur de 2.10 m sans tenir compte de la coupure de 40mm qui sera effectuée après pliage complet. Le brin étant parfaitement centré sur le gabarit et l'ensemble serré dans un étau il est très facile de réaliser les pliages des extrémités puis de les terminer en les serrant a leur tour de la même manière (intercalez un morceau de bois dur).
Attention si vous utilisez du duraluminium a la place de l'aluminium n'oubliez pas de chauffer les brins a l'aide d'une lampe a souder, afin de les écrouir.
Le pliage des trombones terminé, il faudra percer les extrémités a un écartement de 40mm par 2 trous de 3mm de diamètre. Ces 2 trous servent a fixer les trombones sur la plaque de Plexiglas de 4mm d'épaisseur qui assure la liaison mécanique avec les tubes de PVC (voir ci dessous)

4 Assemblage

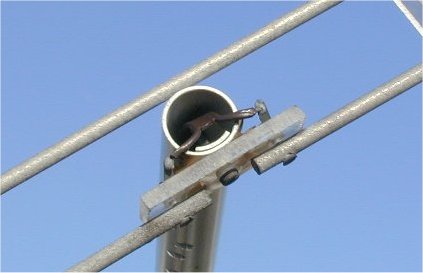

La plaque de Plexiglas est percée en
son centre d'un trou de 4mm de
diamètre qui permet de la fixer
solidement sur le tube au moyen d'un
petit boulon inox de 4mm.
Le raccordement aux câbles de liaison
est effectué grâce a deux petites
cosses a souder serrées sous les écrous
des boulons inox de 3 qui fixent les
trombones a la plaque de Plexiglas.




Comme nous l'avons évoqué précédemment, le raccordement des trombones est effectué avec du câble méplat d'impédance caractéristique 300 Ohms.



Le schéma de la figure 2 indique clairement la façon de connecter le câble au dipôles. On taillera donc 4 longueurs égales a une demi onde dont le but est de présenter a leur extrémité des signaux en phase et des impédances égales a celles des dipôles, soit 240 Ohms.
Pour calculer les longueurs de câble, on fera intervenir bien entendu le coefficient de vélocité qui pour le méplat Twin Lead 300 Ohms que l'on trouve en France est de 0.82. Ce qui explique la longueur 89.5 cm marquée sur la figure 2 au lieu des 109 cm que donne le calcul pour une demi onde.
Le couplage des 4 longueurs de Twin Lead doit être effectué conformément a la figure 2. C'est a dire que toutes les extrémités des câbles raccordées a la partie des trombones diriges vers le haut (marquées H) doivent être reliées ensemble.
Les brins du Twin Lead ainsi reliés sont soudés a l'âme centrale d'un coaxial de 52 Ohms de longueur quelconque qui assurera le transport du signal jusqu'au récepteur ou au préamplificateur. Les brins reliés a la branche basse des dipôles seront eux raccordés a la tresse de ce même câble.
L'ensemble du raccordement sera soigneusement isolé au vernis HF, puis enfilé dans le tube vertical support d'antenne que vous avez soigneusement collé a la partie démontable de la boite Legrand modifiée. Cette partie de mat, rappelons le ne dois pas être métallique. Des cannes en fibre de verre ou des tubes PVC de 40mm pour écoulement d'eau feront parfaitement l'affaire. Pour finir revissez les 2 vis d'assemblage de la boite (après avoir etanchéifié le joint).
Il ne reste plus qu'a régler l'inclinaison des trombones a 30 degrés par rapport a l'horizontal (dans le bon sens... voir schéma) et a coller les tubes dans le croisillon pour bloquer l'ensemble dans la bonne position.

5 Résultat

L'antenne      sur le toit

La description qui ma servi de modèle pour la réalisation de cette antenne a été tiré du n°1 de mars 1993 de la revue "Météo Satellite Info" de Jean DARMANTE , revue qui a malheureusement disparu en 1995.
